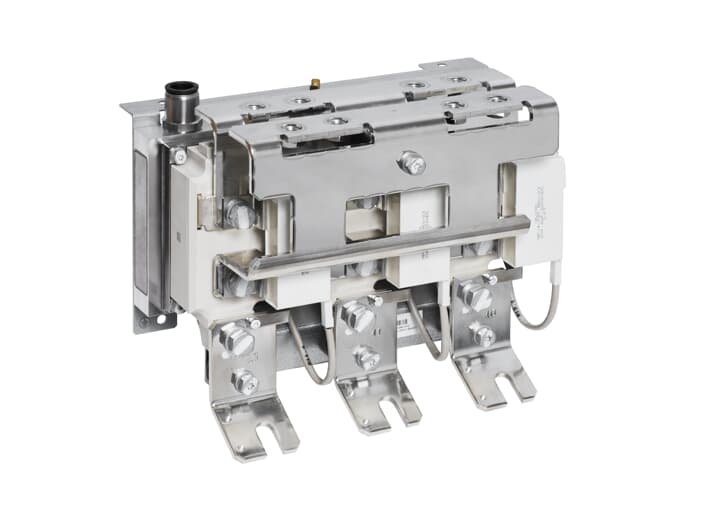

ABB-ACS880-304LC – 液冷二极管供电模块

基本功能描述：

ACS880-304LC – 液冷二极管供电模块
用于非再生驱动系统
这些二极管供电单元基于我们的全兼容架构构建，可将三相交流电压转换为非再生驱动系统中的直流电压。这些模块是专门为节省空间、布线和安装成本而设计的。产品中有两种不同的二极管供电单元类型：非受控二极管电桥（框架 D8D）和半控二极管供电模块（框架 D8T）。类型之间的主要区别在于可控性。

不受控制的二极管电桥通常用于单驱动配置，它被设计为连接到用作交流电抗器的专用电源变压器。这些配置是典型的，例如在采矿、隧道掘进和海洋领域，专用变压器为一个大型应用提供能量，例如输送机、钻孔机或推进器或推进器应用。不受控制的二极管桥非常紧凑，可以实现比以往更小的机柜或外壳。模块集成到低高度外壳中也很容易。

半控二极管电源模块通常用于多驱动配置，它具有用于缓解谐波的内置交流电抗器和内置晶闸管，可为连接到公共直流母线的逆变器充电。该装置具有内置的一切，无需额外的外部组件。

要点：

建立在 ABB 的通用驱动架构之上
用于灵活和优化机柜组装的紧凑型模块
电源模块可以并联连接以获得更高的功率
广泛的机电安装配件选择

不受控二极管-二极管供电单元 ACS880-304LC+A019（框架 D8D）：
极其紧凑、重量轻（12 公斤）、简单且经济高效，无需任何内部电路板或交流电抗器
主要用于由专用电源变压器供电的单机驱动
可选的外部直流充电电路
功率范围 980 至 3633 kVA / 690 V
6/12/24 脉冲配置

半控二极管-晶闸管供电单元 ACS880-304LC+A018（框架 D8T）：
内置所有功能：交流电抗器、直流充电能力、内部电流测量
单驱动和多驱动的灵活配置，带或不带专用电源变压器
功率范围 585 至 4780 kVA / 690 V
6 和 12 脉冲配置
